積分球

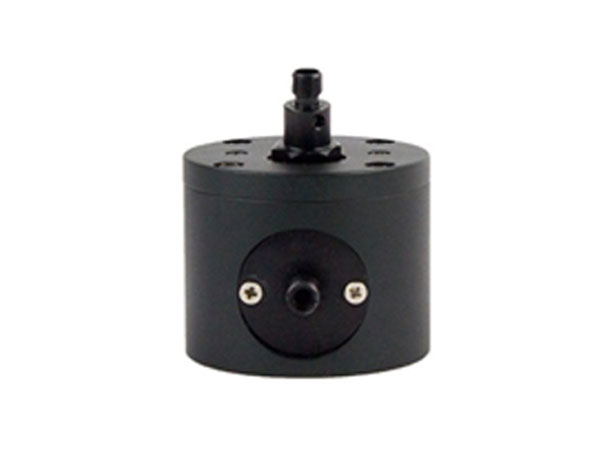

輻射用測光積分球

用於勻光、光衰減、大光斑、和發散光束的量測。

積分球式光學中一種最通用的勻光設備,由於球體內具有高反射及散射特性,光均勻分佈的內部球壁上,並做無規則的反射,積分後使能量得以準確量測,球壁上開一個或幾個穿孔,用作近光孔、出光孔與樣品孔,還配有樣品支架、鏡片架、孔塞以及標準白板等配件,輻射用測光積分球能夠配合光譜儀、光纖、光源以及各種光學量測儀器一起組合成一個系統並進行各種量測,如樣品穿透率、光源強度輻射等等。

產品特點:
  • 緊湊型設計、開孔數量和尺寸可以按需求客製
  • 光譜範圍涵蓋 UV、VIS、IR 250-2500nm

規格表

型號 GIM-S001-100 GIM-S001-150 GIM-S002-A GIM-S002-B GIM-S002-C
積分球直徑 100mm 150mm 1英吋 1.5英吋 2.5英吋
外型尺寸 球型,¢100 球型,¢150 39x39x42.5mm 39x39x42.5mm 39x39x42.5mm
內置擋光片
出光口 2個,可選擇光電探測器或是光纖適配器 1個,搭配光纖適配器
入光口 尺寸可制定、也可客製光源的固定適配器

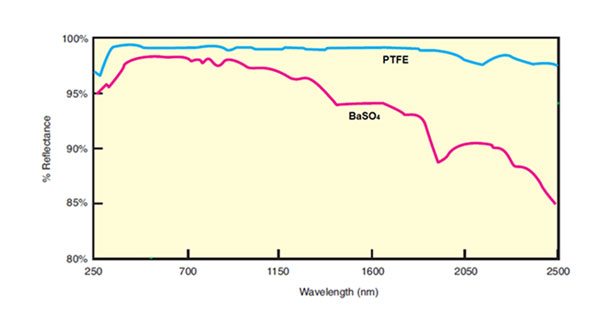

塗層材料 PTFE, BaSO4 MgO
光譜範圍 250-2500nm

光纖單臂支架 (選配)

用於固定光纖,可以方形輻射用積分球量測材料穿透率

反射用測光積分球

產品特點:
  • 緊湊型設計、兩個或三個SMA905光纖接口,垂直光路8度角設計
  • 輸出端口為90度垂直積分球輸出

可搭配積分球支架進行量測

規格表

型號 GIM-SR01-30 GIM-SR01-01 GIM-SR01-15 GIM-SR01-25
積分球直徑 30mm 1英吋 1.5英吋 2.5英吋
外型尺寸 圓柱型,¢49 x 40mm 圓柱型,¢44 x 34mm
內置擋光片
入光口 底部,帶有光纖適配器
樣品口 頂部,尺寸可訂製
檢測口 側邊,帶有光纖適配器
光譜範圍 250-2500nm
內部塗層材料 PTFE, BaSO4 MgO
光譜範圍 250-2500nm

紅外鍍金積分球

紅外鍍金積分球,其穩定的特性與強力的耐受力,決定於積分球內部塗層的一種鍍金漫反射層,該鍍金漫反射塗料適一種電鍍化學的漫反射鍍金塗層,具有極佳的穩定性,且在真空環境下無出氣現象,使用10.6umCo2雷射損傷閾值(DLT)值大約為19.3J/cm2, 高於普通鍍金版表面的平均水平,使用冷卻措施還可以提高雷射損傷閾值(DLT)。

鍍金塗層在1000nm以上的典型漫反射率高於94%, 可以鍍在金屬表面如鋁、鎳、鐵、銅及鎢上。積分球使用鋁合金作為基底材料。

產品特點:
  • 高漫反射率: 高朗博特性 耐用 溶液清洗
  • 鍍金塗層比普通塗層,在紅外反射率要高很多
  • 鍍金塗層受長期光照後,不會出現黃斑和污漬,不會影響到反射率
應用領域:
  • 近紅外-中遠紅外應用,雷測量測、反射率量測

規格表

型號 GIM-SP-Golden
塗層 鍍金塗層
漫反射率 1-16um, 90-95.5%
有效光譜範圍 800-15000nm
最佳光譜範圍 1000-5000nm
雷射損傷閾值(DLT)
