光纖為光導纖維的簡稱，一種傳輸光能的波導介質，由纖芯和包層組成同心圓柱體結構。纖芯和包層是由透明介質材料構成的，其折射率分別為n1和n2。構成光纖的必要條件是n1>n2。用光纖傳輸光可以使得光學測量系統更加靈活以及模組化。製造光纖的材料很多，如塑膠，玻璃和二氧化矽（SiO2）。光譜儀中使用的高品質光纖是採用合成熔石英（無定型氧化矽）為原料，通過添加稀有元素來調整玻璃的光學特性。

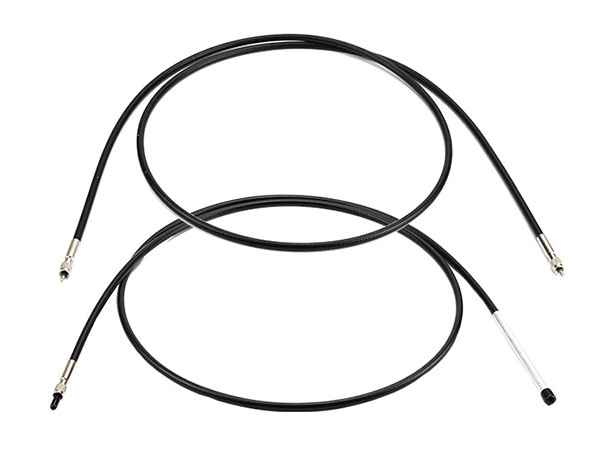

GIE-6508F
適用波長: 200-1100nm, 400nm-2200nm
| 型號 | GIE-6508F-UV | GIE-6508F-VNIR |
|---|---|---|
| 分支結構 | 1進1出，直通型結構 | 1進1出，直通型結構 |
| 適用波長 | 200-1100nm | 400nm - 2200nm |
| 光纖芯層 | 石英 | 石英 |
| 光學皮層 | 摻氟石英 | 摻氟石英 |
| 塗覆層 | 丙烯酸樹脂 | 丙烯酸樹脂 |
| 外護套層 | Tefzel®（特氟龍樹脂）等 | Tefzel®（特氟龍樹脂）等 |
| 單絲直徑 | 200 / 400 / 600 / 800 / 1000 µm | 200 / 400 / 600 / 800 / 1000 µm |
| 長度 | 5 / 50 / 100 / 150 / 200 cm 等 | 5 / 50 / 100 / 150 / 200 cm 等 |
| 數值孔徑NA | 0.22 ± 0.02 | 0.22 ± 0.02 |
| 光纖傳輸效率 | 單芯85%（632.8nm），多芯65%（632.8nm） | 單芯85%（632.8nm），多芯65%（632.8nm） |
| 輸出形式 | 圓形 / 方形 / 線形 / 定制形狀 | 圓形 / 方形 / 線形 / 定制形狀 |
GIE-SFL5-01

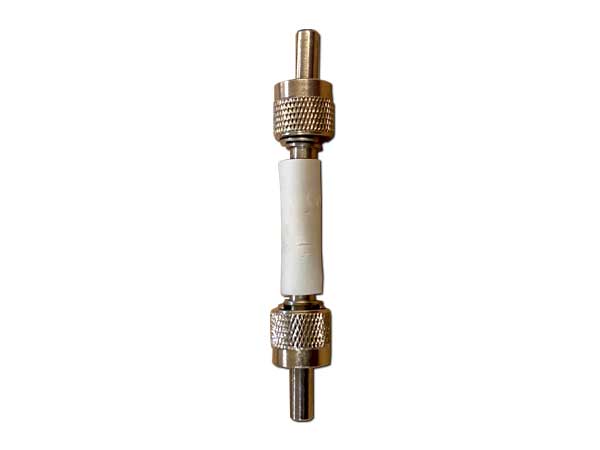

石英短光纖
型號: GIE-SFL5-01
規格: L5cm, Φ600μm, short fiber 5cm
GIE-IF600

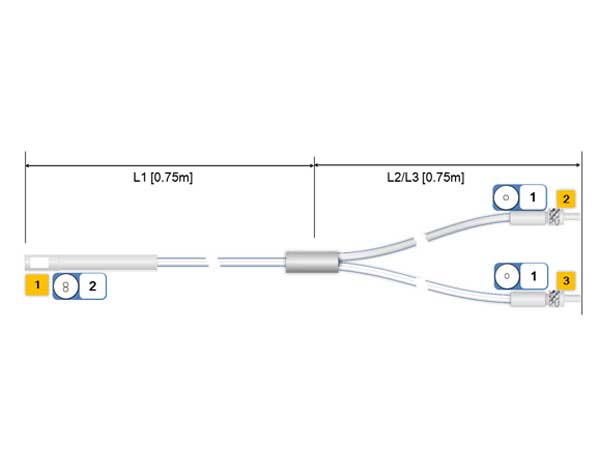

Drawing

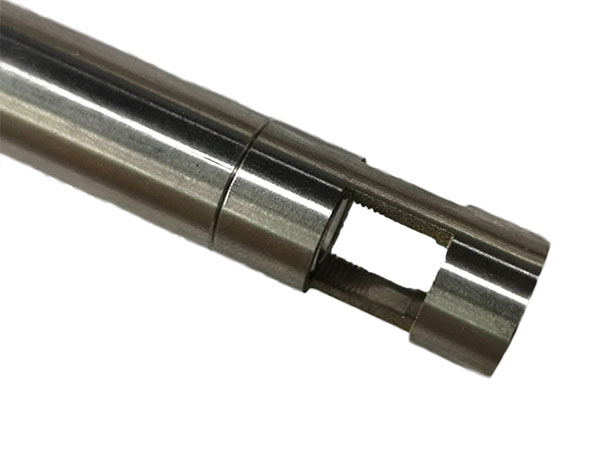

GIE-IF600系列浸入式光纖探頭，採用Y型光纖結構，芯徑/芯數/長度/接頭類型等可按實際需求來定制。探頭端採用專門設計的反射頭，可作為一個小型的比色皿對液體進行即時取樣，該系列探頭通常與光譜儀和光源搭配，常用在水質或生化線上檢測中即時測量液體的吸收度。
| 型號 | GIE-IF600-0615 | GIE-IF600-0620 |
|---|---|---|
| 芯徑 | 600µm | |
| 芯數 | 2 | |
| 材質 | 抗紫外石英光纖 | |
| 傳輸波長範圍 | 200-1100nm | |
| 合束端L1 | 0.75m | 1m |
| 分束端L2 | 0.75m | 1m |
| 工作溫度 | -30~150度 | |
| 反射頭（可選） |
液體厚度2mm，光程4mm 液體厚度5mm，光程10mm 液體厚度10mm，光程20mm |
|

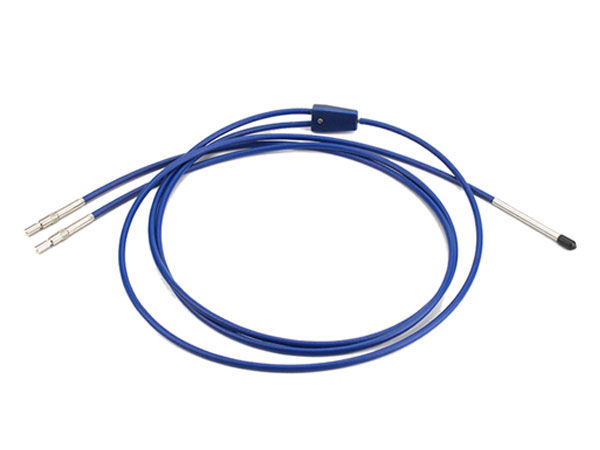

GIE-YF6508

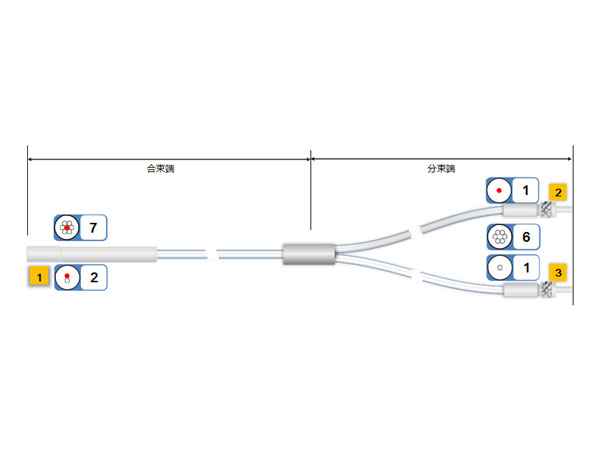

Drawing
Y型石英雙包層光纖, Y-type, 200nm-1100nm
光纖是一種理想的導光傳光的工具。可以結合光譜儀、分光計、測溫探頭及手機檢測等各類檢測設備進行光譜分析；還可用在光學信號高靈敏度測量儀器，以及作為積分球的光線導入/匯出的媒介。光纖的製作非常靈活，可以根據要求定制不同的傳輸波長、分支結構、芯徑、包層、長度、輸出形式和接頭類型等。石英雙包層光纖採用石英材料作為光學芯層，摻氟石英材料作為光學皮層，外覆樹脂塗覆層保證光纖強度，如有需要還可外套外護套層。採用摻氟石英材料作為光學皮層，使得光纖傳輸光譜範圍更廣，並且可以傳輸大功率的光能量，是我們用於測光應用的主要光纖類型。
| 型號 | GIE-YF6508 |
|---|---|
| 分支結構 | Y型結構 |
| 適用波長 | 200-1100nm |
| 光纖芯層 | 石英 |
| 光學皮層 | 摻氟石英 |
| 塗覆層 | 丙烯酸樹脂 |
| 外護套層 | Tefzel®（特氟龍樹脂）等 |
| 單絲直徑 | 200 / 400 / 600 / 800 / 1000 µm |
| 長度 | 5 / 50 / 100 / 150 / 200 cm 等 |
| 數值孔徑NA | 0.22 ± 0.02 |
| 光纖傳輸效率 | 單芯85%（632.8nm），多芯65%（632.8nm） |
| 輸出形式 | 圓形 / 方形 / 線形 / 定制形狀 |
| 接頭 | SMA905 / SMA906 / FC / ST 及其它定制結構 |
| 光纖彎曲半徑 | 短時間 150D，長時間 300D （D 為光纖芯徑） |
| 使用溫度 | –40ºC ~ +100ºC |

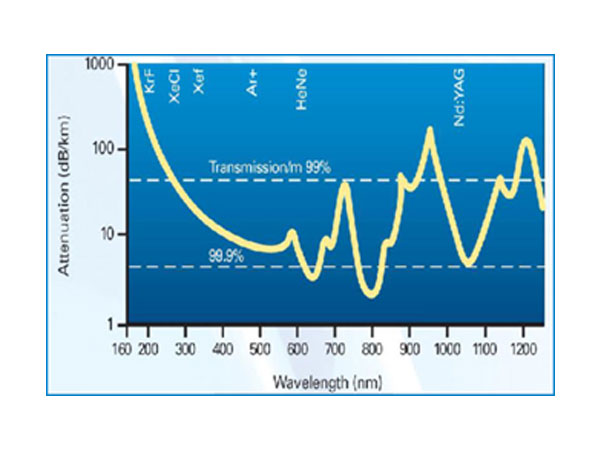

傳輸光譜圖
| Model | Core Qty. | Core Diameter(µm) | Length (cm) |
|---|---|---|---|
| GIE-YF6508-020210 | 2 | 200 | 100 |
| GIE-YF6508-020215 | 2 | 200 | 150 |
| GIE-YF6508-020220 | 2 | 200 | 200 |
| GIE-YF6508-020410 | 2 | 400 | 100 |
| GIE-YF6508-020415 | 2 | 400 | 150 |
| GIE-YF6508-020420 | 2 | 400 | 200 |
| GIE-YF6508-020610 | 2 | 600 | 100 |
| GIE-YF6508-020615 | 2 | 600 | 150 |
| GIE-YF6508-020620 | 2 | 600 | 200 |
| GIE-YF6508-070210 | 7 | 200 | 100 |
| GIE-YF6508-070215 | 7 | 200 | 150 |
| GIE-YF6508-070220 | 7 | 200 | 200 |
| GIE-YF6508-070410 | 7 | 400 | 100 |
| GIE-YF6508-070415 | 7 | 400 | 150 |
| GIE-YF6508-070420 | 7 | 400 | 200 |
| GIE-YF6508-070610 | 7 | 600 | 100 |
| GIE-YF6508-070615 | 7 | 600 | 150 |
| GIE-YF6508-070620 | 7 | 600 | 200 |
