SPI TOPAQ 感壓紙數據分析系統

Topaq 感壓紙數據分析系統:

由經過特殊校準的密度掃描儀和Windows軟體組成。

Topaq 具有廣泛的功能,但您可以在幾分鐘內完成簡單的分析。

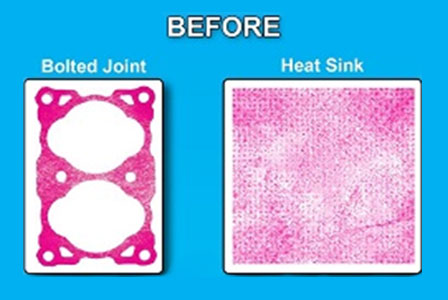

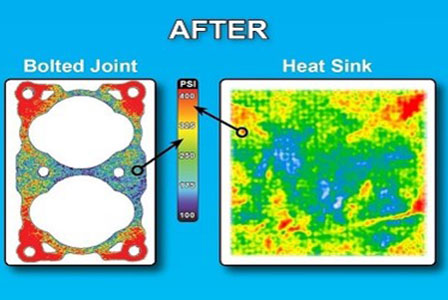

只需掃描感壓紙的顯示面(受壓顯示膜),輸入幾個輸入變量,Topaq即可生成全彩色壓力圖和統計數據。

其數據精準到±4% - 這在感壓紙後分析領域裡是史無前例的。


Topaq 感壓紙數據分析系統:

由經過特殊校準的密度掃描儀和Windows軟體組成。

Topaq 具有強大的用戶校準功能,可以保證您的量測數據。

Topaq 的校準功能,只需掃描顏色校準目標,然後讀取任何讀數。

Topaq 系統會依據出廠校準系統,將自動校正掃描儀的量測數據。

校準目標的顏色密度值是由XriteR密度計得出的,可以追溯到NIST標準。

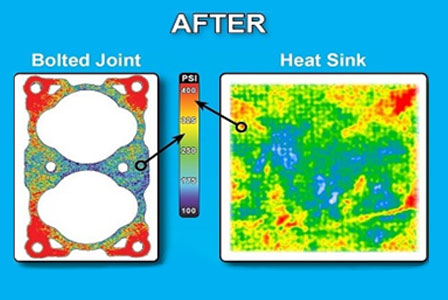

Topaq 感壓紙數據分析系統:

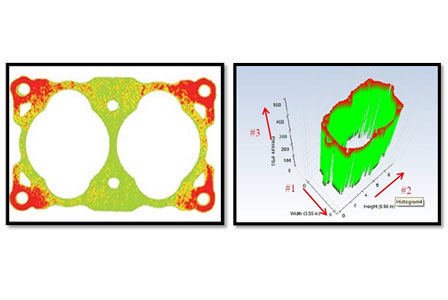

可以在二維或三維空間中查看,旋轉和翻轉應用程序圖像

同時在四種不同的調色板中進行選擇改變顯示的顏色及顏色數量

利用Topaq強大的平滑和閾值(臨界值)功能可以進一步增強圖像

可以展示分析出其他看不到的細節

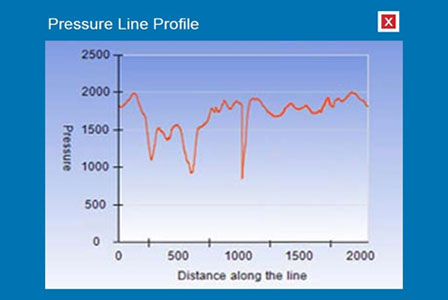

壓力線輪廓分析(可自行採樣):

簡單單擊鍵功能就可以確定沿用戶定義線的壓力分佈的能力

該線可以縮小到像素的寬度或者擴展為與圖像本身一樣寬

評估不尋常或複雜形狀的細微區塊壓力的有用工具

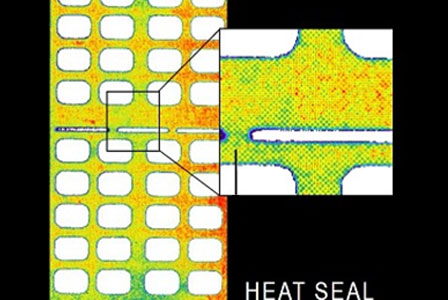

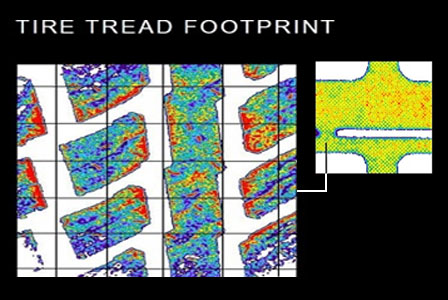

選取區塊放大細部分析功能:

譬如: 散熱片感壓紙掃瞄分析後,利用Topaq 強大的軟體功能放大了300%,可以對其高壓區域進行逐”像素”分析 使用Topaq,圖像可以因分析需求擴展25%最大可放大到400%

Topaq的手動和自動裁剪功能:

使您可以快速切除圖像的多餘部分,從而可以對特定感興趣區域進行詳細檢查

Topaq的重複縮放圖像功能利用專業算法,可以放大圖像,而不會伴隨顆粒度的增加

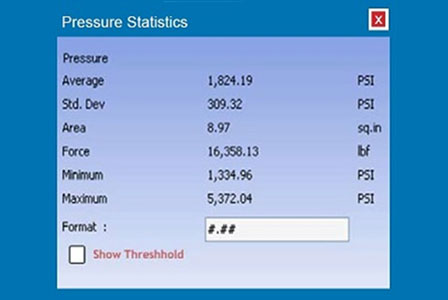

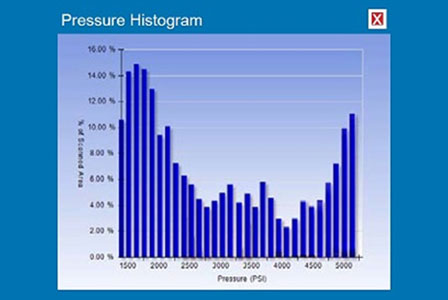

區域統計函數表:

產生整個圖像或用戶定義區域的總力,平均PSI(Kg / cm)和標準偏差

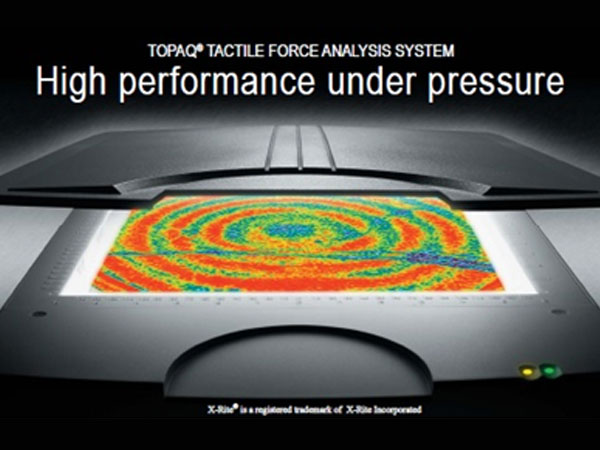

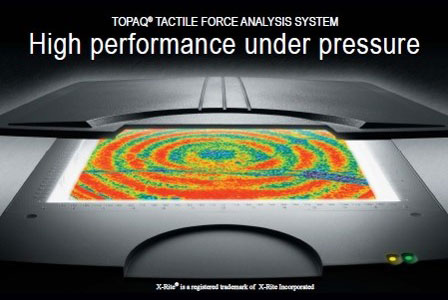

Topaq 系統高精密掃瞄器規格

Specifications
Optical Resolution 100 - 1,000 DPI
Imaging Area 12" x 17" (A3)
Scanning Mode 36-bit color
Weight 17 lbs. (7.7 Kg.)
Power Consumption 49 Watts
Interface USB
Scanning Time 40 seconds
AC Line Voltage 100-240 VAC
Light Source Cold Cathode Lamp
Linearity 0-2 O.D.
Wavelength 400-750 nm
Absorbance Range 0-3 O.D.
Image Processing Gamma Adjustment, Filtering
Networkable Unlimited # of users
