LED光性量測儀

LEDTD-3000

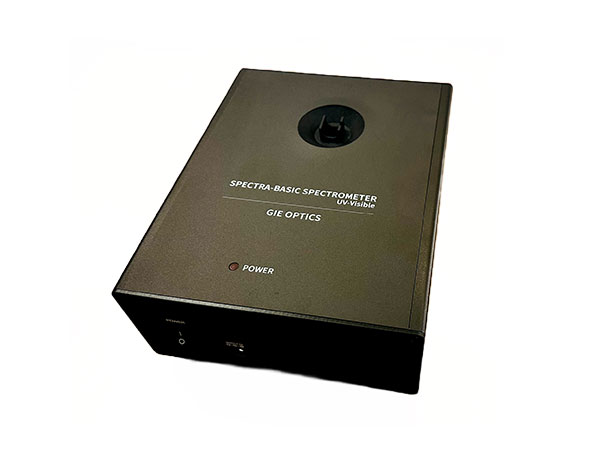

緊湊型LED光色特性測量裝置 LED Test Devic

LED Test Device 緊湊型LED光色特性測量裝置,採用了積分球型光譜測量技術,並使用校準鹵素光源對整套裝置進行絕對輻射校正。
該裝置波長範圍覆蓋350nm-1050nm,光學解析度~1nm,可測量LED相關光色特性參數,如峰值波長、中心波長、半峰寬、功率、色溫和色品座標等。
整套裝置體積小巧,方便攜帶。殼體側面與底面均留有固定孔,方便固定整合到其它系統中。支援RS232/RS422通訊,增強抗干擾 性能,更適合應用於工業和科研領域,提供二次開套件,客戶可做定制修改或功能的擴展。

應用領域

Measure peak wavelength, center wavelength, FWHM, optical power, color temperature, and chromaticity coordinates of low-power LEDs

儀器特點

  • 體積小巧,方便攜帶
  • 波長範圍較寬,不止覆蓋可見光範圍
  • 即時採集並計算色溫、色品座標等參數
  • USB2.0資料傳輸和供電
  • 支援RS232/RS422通信
  • 系統有做絕對強度校正,可追溯至NIST
  • 支援系統整合,提供二次開發套件
  • 具備自動尋峰功能,可快速找到峰值波長、中心波長,並計算半峰寬

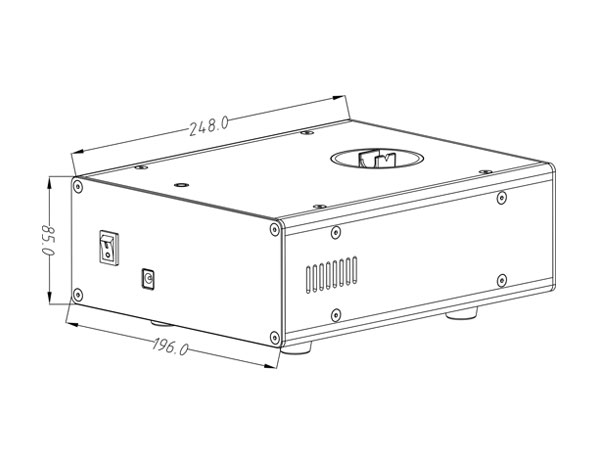

儀器尺寸

技術參數

技術參數
可測LED尺寸 燈珠直徑 ≤ 9mm
光學 波長範圍:350nm – 1050nm
光學解析度:~1nm
波長 / 半峰寬 軟體可自動找到峰值波長和中心波長,並計算半峰寬
峰值波長與中心波長精度:0.7nm
最小可測半峰寬:1nm
功率 可測光譜功率(輻射)分佈
色度學 符合CIE相關標準,可測色溫、色品座標、色純度和顯色指數
色品座標重複性:±0.001
尺寸 180mm x 80mm x 71mm
外觸發 軟體觸發,硬體觸發,同步觸發
供電 USB供電;5VDC,500mA
使用溫度 5℃ - 35℃ (推薦溫度25℃)
通訊介面 USB2.0,12Mbps
RS232/RS422,115200bps
作業系統 Win XP,Win7,Win8,Win10

測量示例

包裝清單

測量裝置1台,USB 傳輸線1條,光碟1張(含軟體、使用手冊、校正文件),儀器校正報告1份

訂購指引

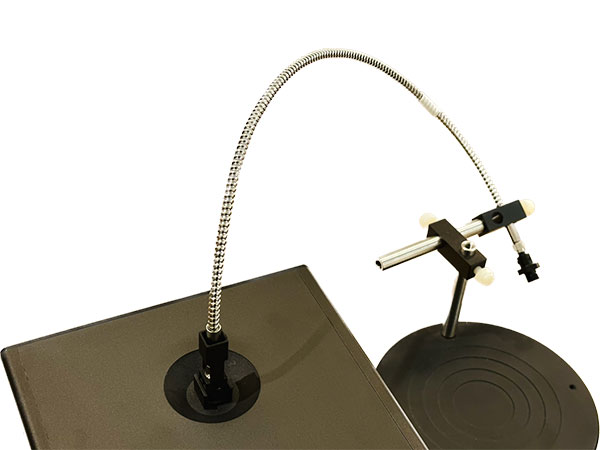

可定制用於固定LED的專用夾具
可選配鹵素燈光源對裝置作相對強度校正
