高解析度光譜儀

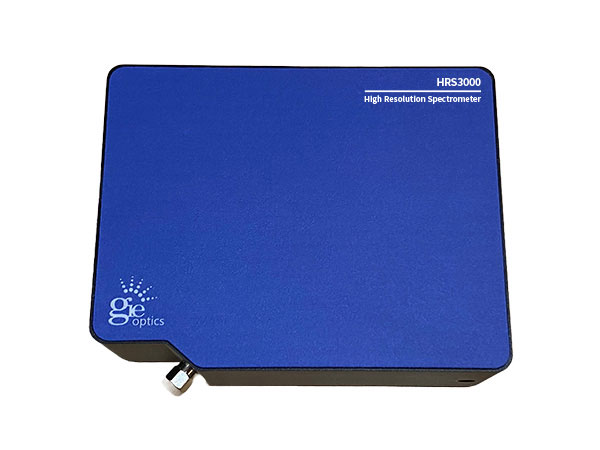

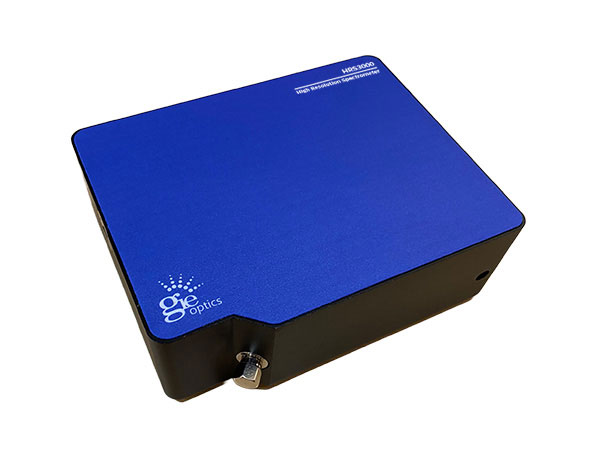

HRS3000 高解析度光譜儀

HRS3000系列是一款高性價比光譜儀，優異的光路設計，使用Toshiba TCD1304 3648pixel 感測器，使光學解析度最好可達0.35nm，光譜儀內部電路進行了全新的升級，信噪比達到300:1，使得該光譜儀在一般的光譜檢測具有很大的使用價值。

輕巧的體積，光譜儀非常適合用於系統整合。

產品優勢：

• 交叉非對稱C-T 光學系統
• 線性漸變濾光片或長波通濾光片消二級和高級繞射
• SMA905 光纖連接器，通用性強
• 豐富的光譜範圍和解析度供用戶選擇
• USB 2.0 資料傳輸和供電
• 支持USB2.0, RS232/485多種通訊方式
• 提供SDK開發套件，以協助客戶二次開發。
• 時序測量，即時顯示峰值波長和半高寬(FWHM)

應用領域：

• LED色度學測量
• 太陽能光譜量測
• 螢光光譜測量
• 雷射光譜量測
• 電漿光譜量測

規格表

型號	HRS3000
尺寸	140mm x 110mm x 46mm
重量	0.7 Kg
感測器	TOSHIBA TCD1304 Linear CCD 3648 Pixel 3648 Pixel ，像素尺寸：8 ×200 µm 波長響應範圍：315-1100nm
A/D	16bit
信噪比	300：1（全光譜）
動態範圍	300:01:00
積分時間	4ms-65sec
通訊介面	USB2.0(12Mbps) RS232(115200bps)
功耗	5 VDC，250mA
供電方式	USB
光譜範圍	由具體的光柵而定
解析度	最好~0.06nm（由光柵和狹縫共同決定）
工作模式	普通工作模式、軟體觸發，硬體觸發，同步觸發、觸發輸出
作業系統	Win XP, Win7,Win8, Win10, Win11
光纖連接器	SMA905（其它連接器可定制）
光機外殼固定孔位	底部4個M3×4螺紋孔，側面2個M3×4螺紋孔
工作溫度 （推薦溫度）	5℃ -35℃（推薦溫度25℃）

Model	Wavelength Range	Resolution	Slit	Grating	Filter	Lens
HRS3000	400-1100nm	~1nm	25um	600g/mm,650nm	F05	---
	350-700nm	~0.5nm	25um	1200g/mm,400nm	---	---
	350-583nm	~0.35nm	25um	1800g/mm,400nm	---	---
	750-1100nm	~0.5nm	25um	1200g/mm,850nm	F08	---
		~1nm	50um	1200g/mm,850nm	F08	---
	350-1050nm	~1nm	25um	600g/mm,650nm	F05	---
		~1nm	25um	600g/mm,650nm	F05	L01
	315-1015nm	~1nm	25um	600g/mm,650nm	F06	---
		~1nm	25um	600g/mm,650nm	F06	L01
	380-730nm	~0.4nm	10um	1200g/mm,400nm	---	---
	600-950nm	~0.4nm	10um	1200g/mm,850nm	F08	L01

標準汞氬燈測試光譜

光譜儀尺寸圖
