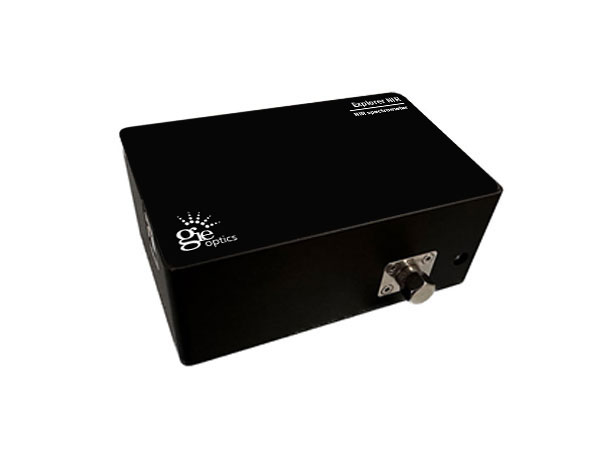

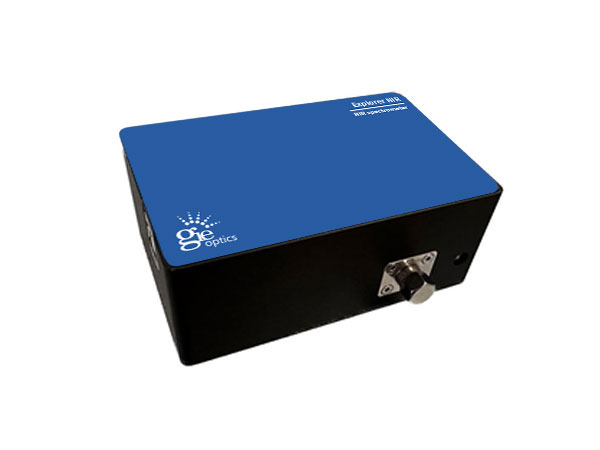

Explorer NIR, 512pixels InGaAs近紅外光譜儀

Explorer NIR-512

Explorer NIR-512

Explorer NIR-512近紅外光譜儀設計採用了濱松Hamamatsu非製冷型512 pixels InGaAs感測器以及優化的光機平台，使得最高光學解析度優於1nm，非常適用於近紅外LD光源的檢測。該系列光譜儀光學平台採用了可更換狹縫設計，一台光譜儀可以配置多種不同寬度的狹縫以滿足不同解析度和感度的光譜測量需求。體積小，非常適合於近紅外LD檢測、食品檢測、生物製藥和科學研究以及工業整合等領域。

產品優勢：

• 使用濱松Hamamatsu 512pixels 的非製冷型InGaAs感測器，最高解析度達~1.0nm。
• 緊湊型的光路與結構設計，適合於系統整合。
• 具備可更換式的狹縫設計，可搭配不同規格的狹縫，使用者可以選擇不同解析度及靈敏度，滿足實驗的需求。
• 可客製波長範圍和解析度，配置適合的光譜範圍和解析度。
• 專業的量測軟體，提供吸光度/穿透率/濃度/反射率/時序監控等測量功能。

產品應用：

• 近紅外LD光源光譜的測量
• 食品和農業的檢測，例如蔬菜瓜果的甜度和新鮮度檢測；肉類的脂肪和蛋白質檢測；穀物和種子的水分檢測等
• 油料的成分分析
• 生物製藥線上監測和過程分析
• 塑膠分選

基本預設規格

Model	Wavelength Range	Resolution	Slit	Grating
Explorer NIR-512pixels	920-1700nm	~3.0nm	25um	1000g/mm, 1310nm, 16bit AD
Explorer NIR-512pixels	1500-1680nm	~0.8nm	25um	300g/mm, 1200nm, 16bit AD

*可客製其它波長範圍與解析度。
*部分型號可加柱狀透鏡，以提升光譜儀的感度。

規格表

型號	Explorer NIR-512
尺寸	94 mm×60 mm×36.5 mm
重量	0.3 Kg
感測器	濱松G9204 InGaAs CCD 512像素，像素尺寸：25 ×500 µm 波長響應：920-1700nm
A/D	16bit
信噪比	16666：1
動態範圍	16666：1
積分時間	0.1ms-65s
通訊介面	Mini USB2.0(12Mbps) RS232(115200bps)
功耗	5 VDC，250mA
供電方式	USB
光譜範圍	由具體的光柵而定
解析度	優於1nm（由光柵和狹縫共同決定）
觸發方式	普通工作模式（正常工作模式），軟體觸發，硬體觸發，同步觸發，觸發輸出
作業系統	Win XP, Win7,Win8, Win10, Win11
光纖連接器	SMA905
外殼固定孔位	底部4個M3×4螺紋孔，側面2個M3×4螺紋孔
工作溫度 （推薦溫度）	5℃ -35℃（推薦溫度25℃）

型號	規格描述
Explorer NIR-512-1516	波長範圍：1500nm-1680nm，解析度：～0.8nm，狹縫：25微米，光柵：1000lines/mm，1310nm，16位A/D
Explorer NIR-512-9217	波長範圍：920nm-1700nm，解析度：～3nm，狹縫：25微米，光柵：300lines/mm，1200nm，16位A/D

測試數據

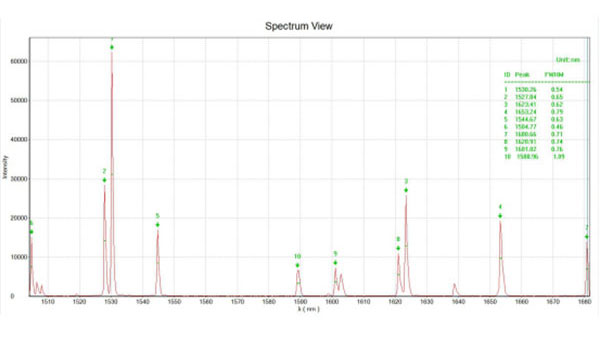

標準汞氬燈量測光譜

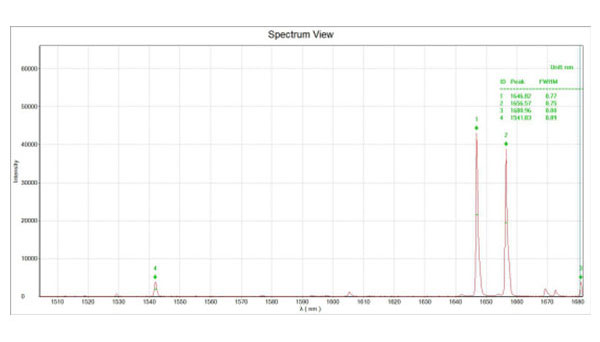

標準氙氣燈量測光譜

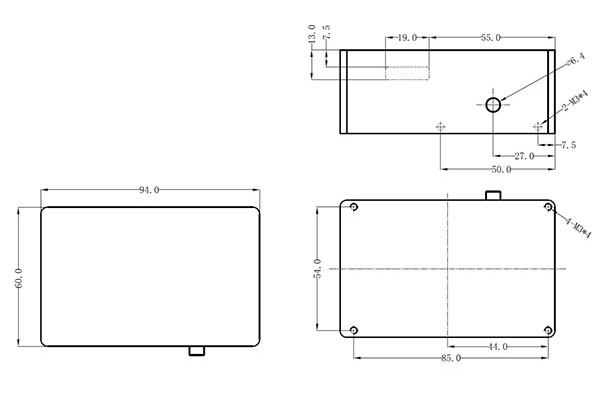

光譜儀尺寸圖
