製冷型光譜儀

SR2000/1000-TEC製冷型高感度光譜儀

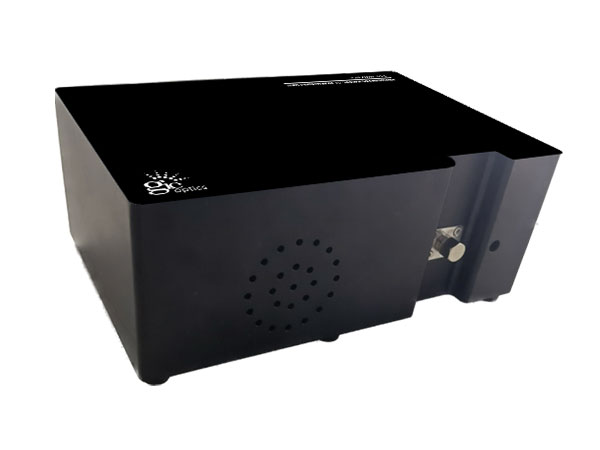

Model 1: SR2000-TEC
SCM2000系列高性能TE製冷型光譜儀，光機使用Hamamatsu 2048x122 pixel 的背照式製冷型面陣感測器和18bitA/D，並優化內部電路系統，使信噪比達到1000：1，動態範圍達到100000：1。優化的光路設計，可更換式的狹縫設計，使得這款光譜儀非常適用於螢光檢測、拉曼光譜測量以及其它微弱光譜信號量測。

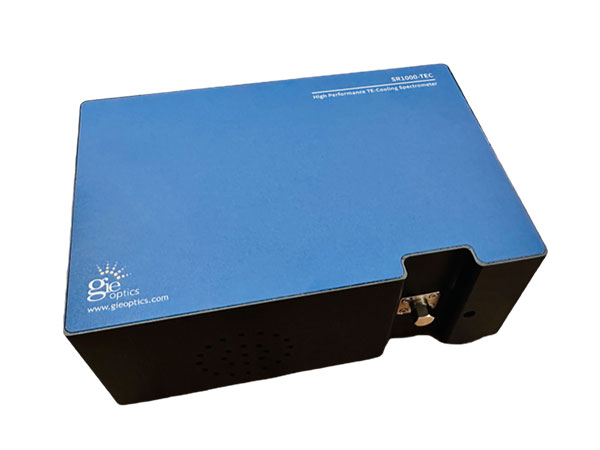

Model: 2 SR1000-TEC
SCM1000系列高性能TE製冷型光譜儀，光機使用Hamamatsu 1024x58 pixel 的背照式製冷型面陣感測器和18bitA/D，並優化內部電路系統，使信噪比達到1000：1，動態範圍達到100000：1。優化的光路設計，可更換式的狹縫設計，使得這款光譜儀非常適用於螢光檢測、拉曼光譜測量以及其它微弱光譜信號量測。

產品優勢：

• 採用濱松2024×122 / 1024x58像素的背照式製冷型面陣CCD，其像素尺寸達到12µm×12µm / 24µm×24µm，最高光學解析度可達~0.1nm。
• 可更換式狹縫設計，兼顧解析度和靈敏度。
• 結構緊實，輕便適合系統整合。
• 軟體具有時序測量，即時顯示峰值波長和半高寬功能。
• 提供二次開發套件(SDK)。

規格表

型號	SR2000-TEC	SR1000-TEC
尺寸	190mm×120mm×66mm	190mm×120mm×66mm
重量	0.8 Kg	0.8 Kg
感測器	濱松 Hamamatsu S10141-1107S-01 背照式製冷型面陣CCD 2048×122像素，像素尺寸：12µm×12µm 波長範圍 ：200nm-1100nm	濱松 Hamamatsu S10141-1107S-01 背照式製冷型面陣CCD 1024×58像素，像素尺寸：24µm×24µm 波長範圍 ：200nm-1100nm
A/D	18bit	18bit
信噪比	1000:1	1000:1
動態範圍	100000：1	100000：1
積分時間	8ms-3600s	8ms-3600s
通訊介面	USB2.0(12Mbps) RS232(115200bps)	USB2.0(12Mbps) RS232(115200bps)
最低製冷溫度	低於環境溫度30℃（-10℃）	低於環境溫度30℃（-10℃）
供電	5 VDC，2A	5 VDC，2A
光譜範圍	由具體的光柵而定	由具體的光柵而定
解析度	最優~0.1nm（由光柵和狹縫共同決定）	最優~0.1nm（由光柵和狹縫共同決定）
觸發方式	軟體觸發，硬體觸發，同步觸發	軟體觸發，硬體觸發，同步觸發
作業系統	Win XP, Win7,Win8, Win10, Win11	Win XP, Win7,Win8, Win10, Win11
光纖連接器	SMA905	SMA905
殼體固定孔位	底部4個M3×4螺紋孔，側面2個M3×4螺紋孔	底部4個M3×4螺紋孔，側面2個M3×4螺紋孔
工作溫度（推薦溫度）	5℃ -35℃（推薦溫度25℃）	5℃ -35℃（推薦溫度25℃）

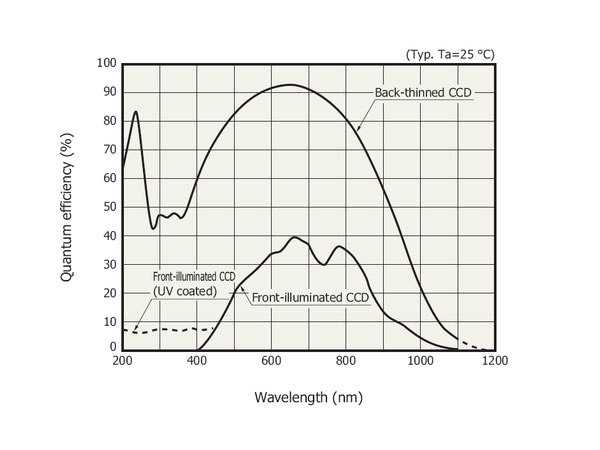

感測器效率曲線
