高解析度光譜儀

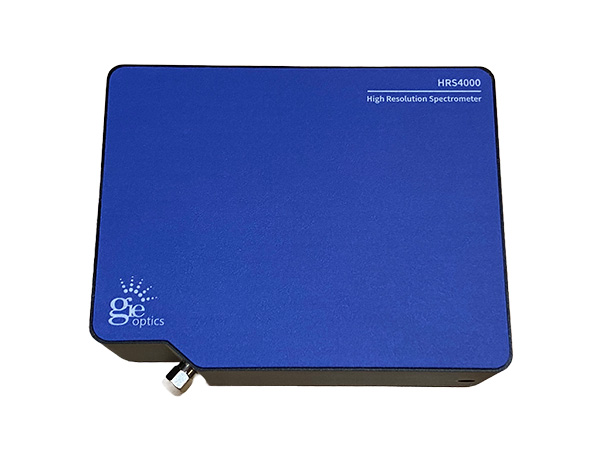

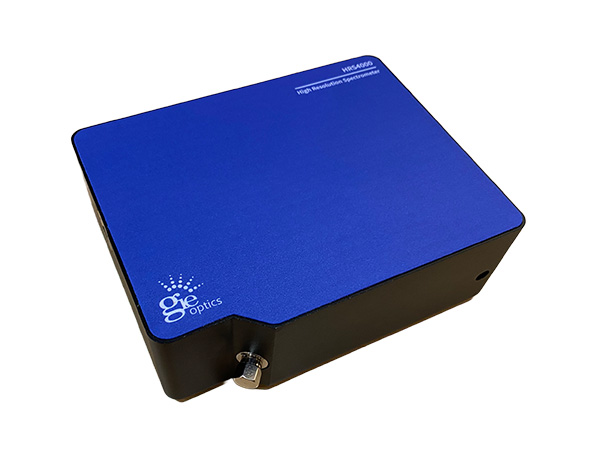

HRS4000 高解析度光譜儀

HRS4000具有4096 pixel的高像素感測器，光譜響應範圍為200-1100nm，信噪比600:1，動態範圍10000:1，A/D16bit，客戶可提供所需要的窄頻範圍以供光學工程師模擬設計，並提供實際上的光學解析度跟波長範圍。

產品優勢：

• 極高的像素解析度（具體由光譜範圍而定）。
• 交叉非對稱C-T 光學系統。
• 線性漸變濾光片或長波通濾光片消二級和高級衍射。
• SMA905 光纖連接器。
• 可以客製光譜範圍和解析度。
• USB 2.0 資料傳輸和供電。
• 支援USB2.0, RS232/485多種通訊方式。
• 提供SDK開發套件，以協助客戶二次開發。
• 時序量測，即時顯示峰值波長和半高寬(FWHM)。

應用領域：

• LED色度學測量
• 太陽能光譜量測
• 螢光光譜測量
• 雷射光譜量測
• 電漿光譜量測
• 雷射中心波長、雷射半高寬及穩定性量測
• LIBS

規格表

型號	HRS4000
感測器	Hamamatsu S13496 Linear CMOS 4096 Pixel Pixel尺寸:7µm×200µm 波長響應範圍:200nm-1100nm
尺寸	140mm×110mm×46mm
波長範圍	由具體配置的光柵決定
光學解析度	由具體配置的光柵和狹縫決定
A/D	16bit
積分時間	0.5ms-65sec
動態範圍	10000:1
信噪比	600:1全光譜
線性度	>99%
觸發模式	4種（普通、軟體觸發、硬體觸發、同步觸發）
功耗	5VDC，300mA
光纖連接器	SMA905
使用溫度	5℃-35℃（推薦溫度25℃）
通訊介面	USB2.0, RS232
作業系統	Win XP, Win 7, Win 8, Win10
供電	USB

型號	波長範圍	光學解析度	像素解析度	狹縫	光柵
HRS4000	200-420nm	~0.3nm	~0.05nm	25μm	1200g/mm,250nm
	200-1000nm	~0.6nm	~0.2nm	5μm	333g/mm,600nm
	380-900nm	~0.4nm	~0.13nm	10μm	500g/mm,560nm
	305-595nm	~0.3nm	~0.07nm	10μm	900g/mm,550nm
	900-1000nm	~0.1nm	~0.02nm	10μm	1760g/mm,500nm
	600-1100nm	~0.3nm	~0.12nm	5μm	500g/mm,770nm
	330-770nm	~0.3nm	~0.11nm	10μm	600g/mm,500nm
	500-720nm	~0.2nm	~0.05nm	10μm	1200g/mm,500nm
	800-1000nm	~0.2nm	~0.05nm	5μm	1200g/mm,1000nm
	250-400nm	~0.1nm	~0.04nm	10μm	1760g/mm,500nm
	390-610nm	~0.2nm	~0.05nm	10μm	120g/mm,500nm
	300-1100nm	~0.6nm	~0.2nm	5μm	333g/mm,600nm
	340-850nm	~0.5nm	~0.12nm	10μm	500g/mm,560nm
	795-905nm	~0.1nm	~0.03nm	5μm	1760g/mm,500nm
	1005-1080nm	~0.1nm	~0.02nm	10μm	1760g/mm,500nm
	750-870nm	~0.1nm	~0.03nm	10μm	1760g/mm,500nm
	250-350nm	~0.1nm	~0.02nm	10μm	2400g/mm,300nm
	350-450nm	~0.1nm	~0.02nm	10μm	2400g/mm,300nm
	660-734nm	~0.1nm	~0.02nm	5μm	2400g/mm,300nm

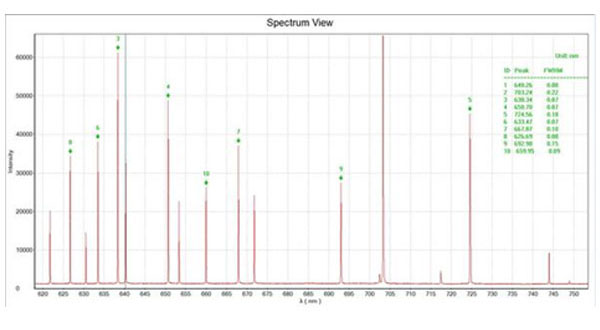

標準汞氬燈測試光譜

光譜儀尺寸圖
