高解析度光譜儀

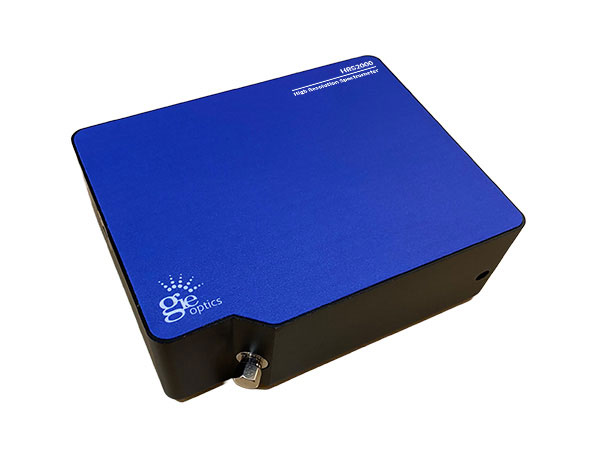

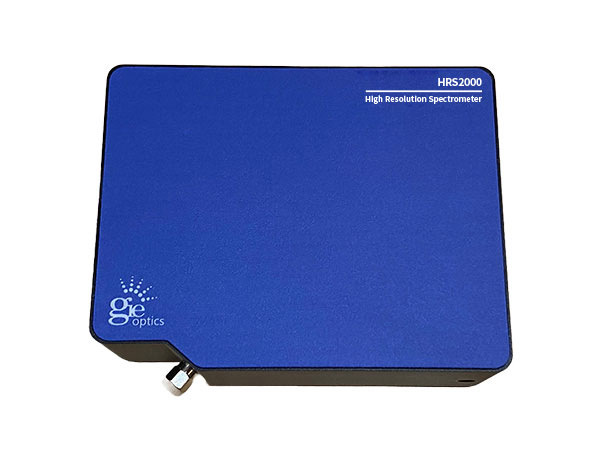

HRS2000 高解析度光譜儀

HRS2000系列是一款高性價比光譜儀，優異的光路設計，使用Hamamatsu S11639 2048 pixel感測器，使光學解析度最好可達0.1nm，光譜儀內部電路進行了全新的升級，信噪比達到600:1，使得該光譜儀在一般的光譜檢測具有很大的使用價值。

輕巧的體積，光譜儀非常適合用於系統整合。

產品優勢：

• 交叉非對稱C-T 光路結構。
• 線性漸變濾光片或長波通濾光片消二級和高級繞射。
• SMA905 光纖連接器，通用性強。
• 豐富的光譜範圍和解析度供用戶選擇。
• 直接感應紫外光譜。
• USB 2.0 資料傳輸和供電。
• 支持USB2.0, RS232/485多種通訊方式。
• 提供SDK開發套件，以協助客戶二次開發。
• 時序測量，即時顯示峰值波長和半高寬(FWHM)。

應用領域：

• LED色度學測量
• 太陽能光譜量測
• 螢光光譜測量
• 雷射光譜量測
• 電漿光譜量測

規格表

型號	HRS2000
尺寸	140mm x 110mm x 46mm
重量	0.7 Kg
感測器	Hamamatsu S11639 Linear CMOS 2048 Pixel 像素尺寸：14µm ×200 µm 波長響應範圍：180-1100nm
A/D	16bit
光纖連接器	SMA905
信噪比	600: 1（全光譜）
動態範圍	10000: 1
積分時間	0.5ms-65s
通訊介面	USB2.0(12Mbps) RS232(115200bps)
功耗	5 VDC，250mA
供電方式	USB
光譜範圍	由具體的光柵而定
解析度	最好~0.1nm（由光柵和狹縫共同決定）
觸發方式	軟體觸發，硬體觸發，同步觸發
作業系統	Win XP, Win7,Win8, Win10, Win11
光纖連接器	SMA905（其它連接器可定制）
光機外殼固定孔位	底部4個M3×4螺紋孔，側面2個M3×4螺紋孔
工作溫度 （推薦溫度）	5℃ -35℃（推薦溫度25℃）

Model	Wavelength Range	Resolution	Slit	Grating	Filter	Lens
HRS2000	200-420nm	~0.3nm	25um	1200g/mm, 250nm	---	---
	200-1000nm	~0.6nm	5um	330g/mm, 600nm	F06	---
	380-900nm	~0.4nm	10um	500g/mm, 560nm	F05	---
	305-595nm	~0.3nm	10um	900g/mm, 550nm	---	---
	900-1000nm	~0.1nm	10um	1760g/mm, 500nm	F08	---
		~0.1nm	10um	1760g/mm, 500nm	F08	L01
		~0.3nm	25um	1760g/mm, 500nm	F08	L01
	600-1100nm	~0.3nm	5um	500g/mm, 770nm	F08	---
	330-770nm	~0.3nm	10um	600g/mm, 500nm	F05	---
	500-720nm	~0.2nm	10um	1200g/mm, 500nm	---	---
	800-1000nm	~0.2nm	5um	1200g/mm, 1000nm	F08	L01
	250-400nm	~0.1nm	10um	1760g/mm, 500nm	---	---
	390-610nm	~0.2nm	10um	1200g/mm, 500nm	---	---
	300-1100nm	~0.6nm	5um	333g/mm, 600nm	F06	---
	340-850nm	~0.5nm	10um	500g/mm, 560nm	F05	---
	795-905nm	~0.1nm	5um	1760g/mm, 500nm	F08	L01
	1005-1080nm	~0.1nm	10um	1760g/mm, 500nm	F08	L01
	750-870nm	~0.1nm	10um	1760g/mm, 500nm	F08	---
	250-350nm	~0.1nm	10um	2400g/mm, 300nm	---	---
	350-450nm	~0.1nm	10um	2400g/mm, 300nm	---	---
	660-734nm	~0.1nm	5um	2400g/mm, 300nm	F08	L01
	180-400nm	~0.3nm	25um	1200g/mm, 250nm	---	---

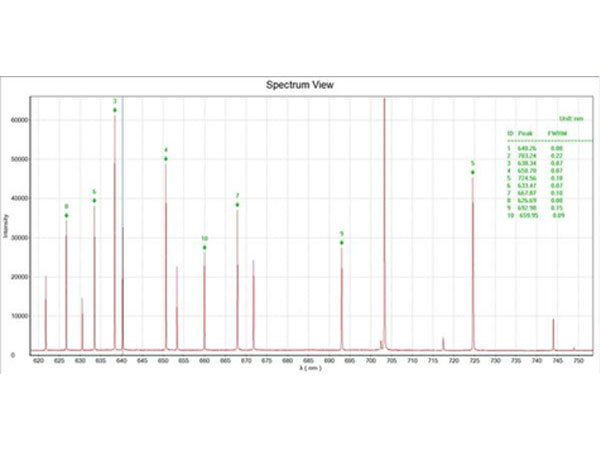

標準汞氬燈測試光譜

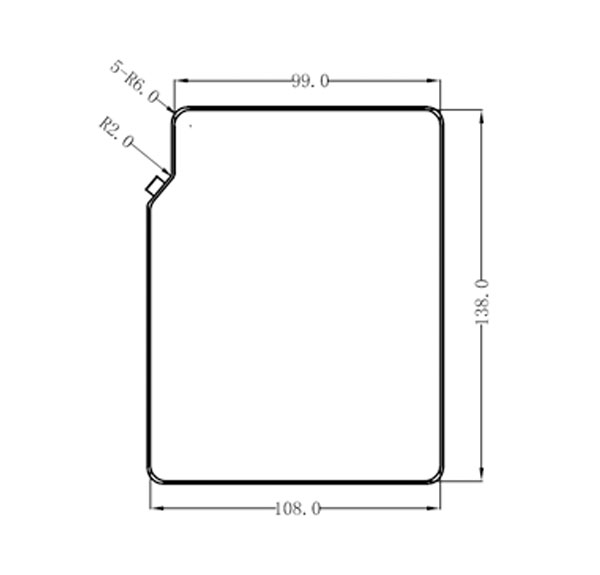

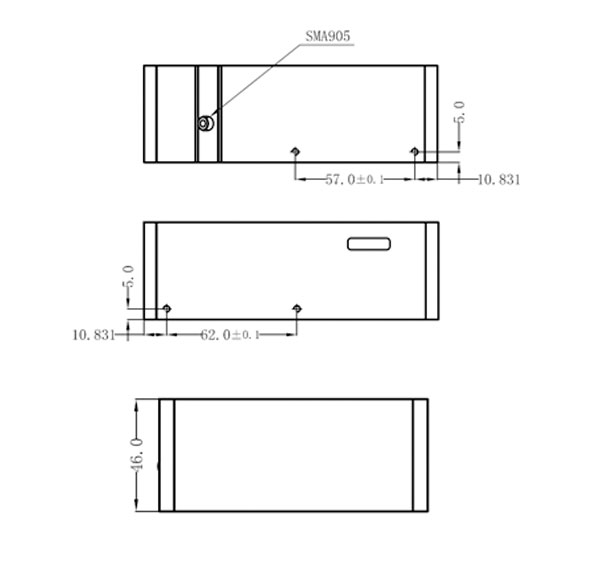

光譜儀尺寸圖
